Tutorial para confeccionar Arcos Arquitectonicos.

19.04.2015. 01:41

Tutorial para confeccionar Arcos Arquitectonicos a Escala.

Hola amigos...

A la hora de confeccionar nuestras viñetas, dioramas o escenografías es muy vistoso e interesante integrar nuestras figuras dentro de un contorno ya sea histórico o de fantasía o ficción, mediante la inclusion de una puerta, una entrada, un portalon de castillo, ventanas goticas etc... en la cuales la parte alta sea en forma de arco.

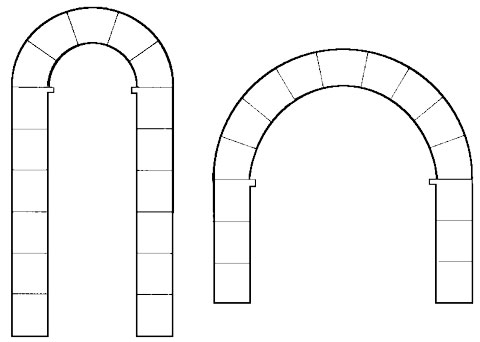

Tutorial para confeccionar Arcos Arquitectonicos

Pero no todo el mundo sabe como dibujar un arco según la forma que queramos recrear, ya sea por haberlo visto en algun monumento histórico, fotografía, lamina o simplemente en documentación escrita.

Tutorial para confeccionar Arcos Arquitectonicos

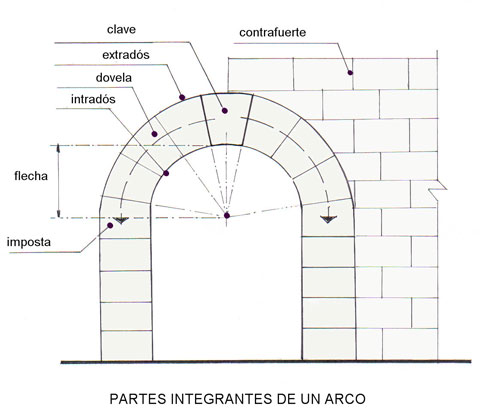

Por tanto para facilitaros la labor en la siguiente lámina veremos las partes de las que se compone un arco y la zona adyacente a el.

Partes integrantes de un arco arquitectonico.


Clasificación de los Tipos de Arcos

En las siguientes láminas podemos ver como estan confeccionados los distintos tipos de arcos existentes en general. Dichos arcos disponen de una serie de vértices o puntos colocados estrategicamente, de forma que,  mediante un compás,  podamos sacar los circulos guía con los que daremos forma a nuestros arcos.

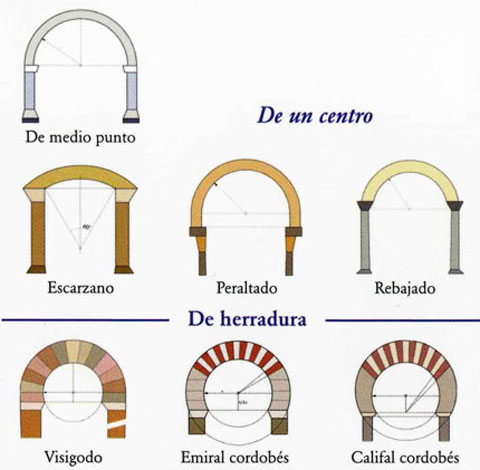

Tipos de Arcos Arquitectonicos de un centro.
Tipos de Arcos Arquitectonicos de un centro.

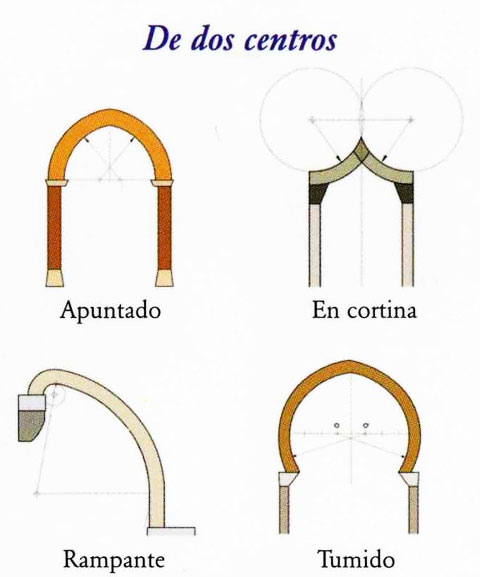

Tipos de Arcos Arquitectonicos de dos centros.
Tipos de Arcos Arquitectonicos de dos centros.

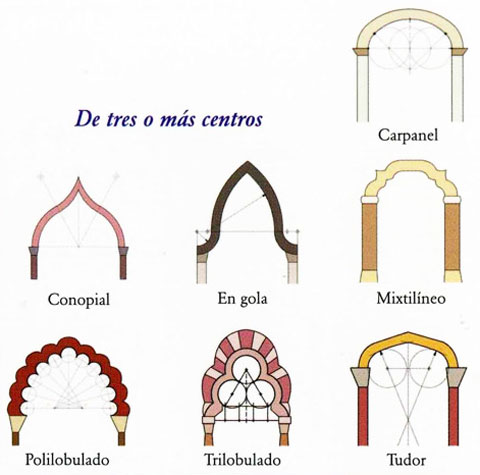

Tipos de Arcos Arquitectonicos de tres o mas centros.
Tipos de Arcos Arquitectonicos de tres o mas centros.
